Il progetto ha riguardato il consolidamento strutturale del ponte sul torrente Nievole situato nel comune di Marliana, in località Fabbrica, lungo la SP32, presso il bivio per Avaglio. Il ponte, in cemento armato, realizzato nei primi anni ’70, è costituito da tre campate tra loro indipendenti in appoggio su due spalle e due pile in alveo. La luce delle campate, da Pistoia verso Marliana, al netto dello spessore di pile e spalle, è pari a 10,20, 7,97 e 7,86m. I tre impalcati, in semplice appoggio, con pendenza longitudinale dell’8%, sono costituiti dall’affiancamento di 30 travetti prefabbricati in c.a.p. con soprastante getto di completamento. La pila in alveo lato Marliana manifestava, prima dei lavori, gravi problemi di scalzamento fondale.
Comune di Marliana
Messa in sicurezza del ponte sul torrente Nievole in località Fabbrica
275.031,96€
S.04 – D.02
Progettazione esecutiva, Direzione Lavori, CSP, CSE
Progettazione Giugno 2021 – Giugno 2022; esecuzione Luglio 2023 – Marzo 2024
Progettazione strutturale, infrastrutturale, geotecnica, direzione lavori, sicurezza
Marliana (PT), SP32 presso bivio per Avaglio

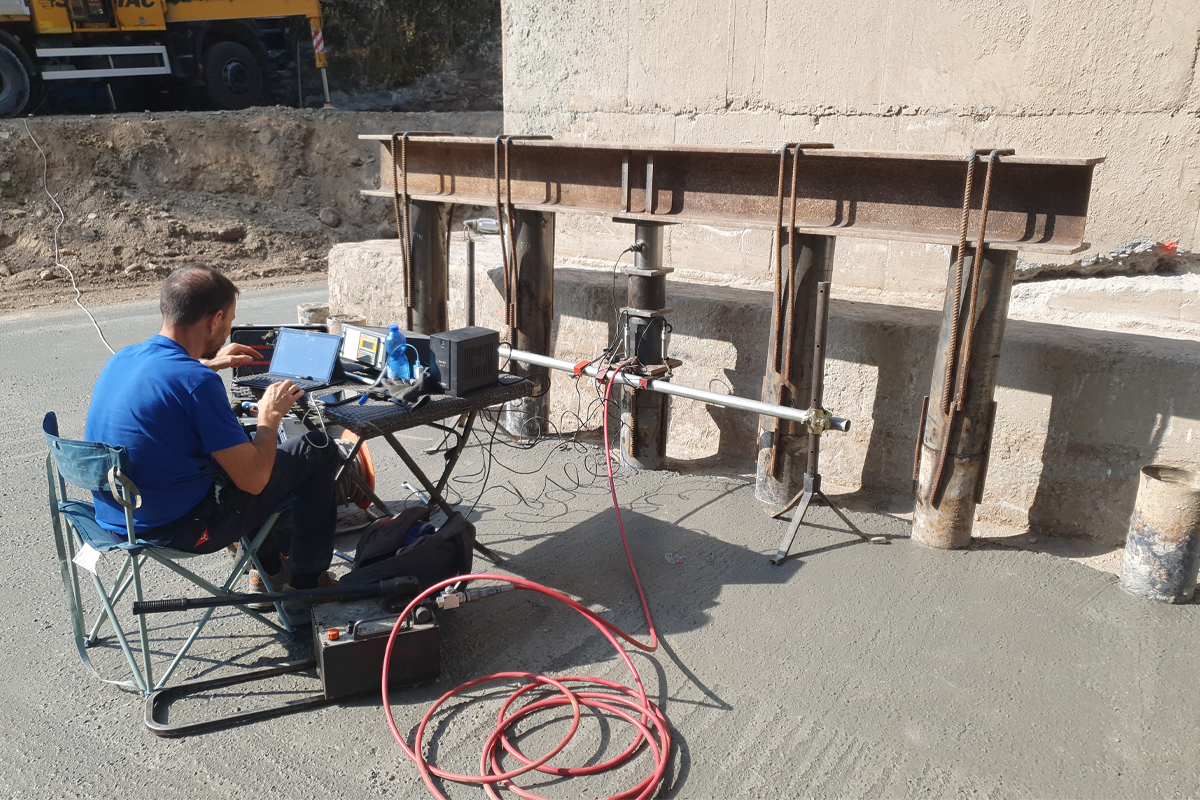

Le verifiche condotte dopo una scrupolosa campagna di indagini strutturali e geognostiche, volte anche ad una esatta ricostruzione della geometria e dell’armatura degli elementi, in presenza di progetto strutturale originario incompleto, hanno sancito l’inadeguatezza degli impalcati a sopportare i massimi carichi stradali secondo la vigente normativa con conseguente provvedimento di limitazione del traffico veicolare. Allo stesso tempo è stata appurata l’assenza dei pali di fondazione rappresentati nel progetto originario e la conseguente suscettibilità di pile e spalle a fenomeni di scalzamento fondale, già in atto per la pila lato Marliana.

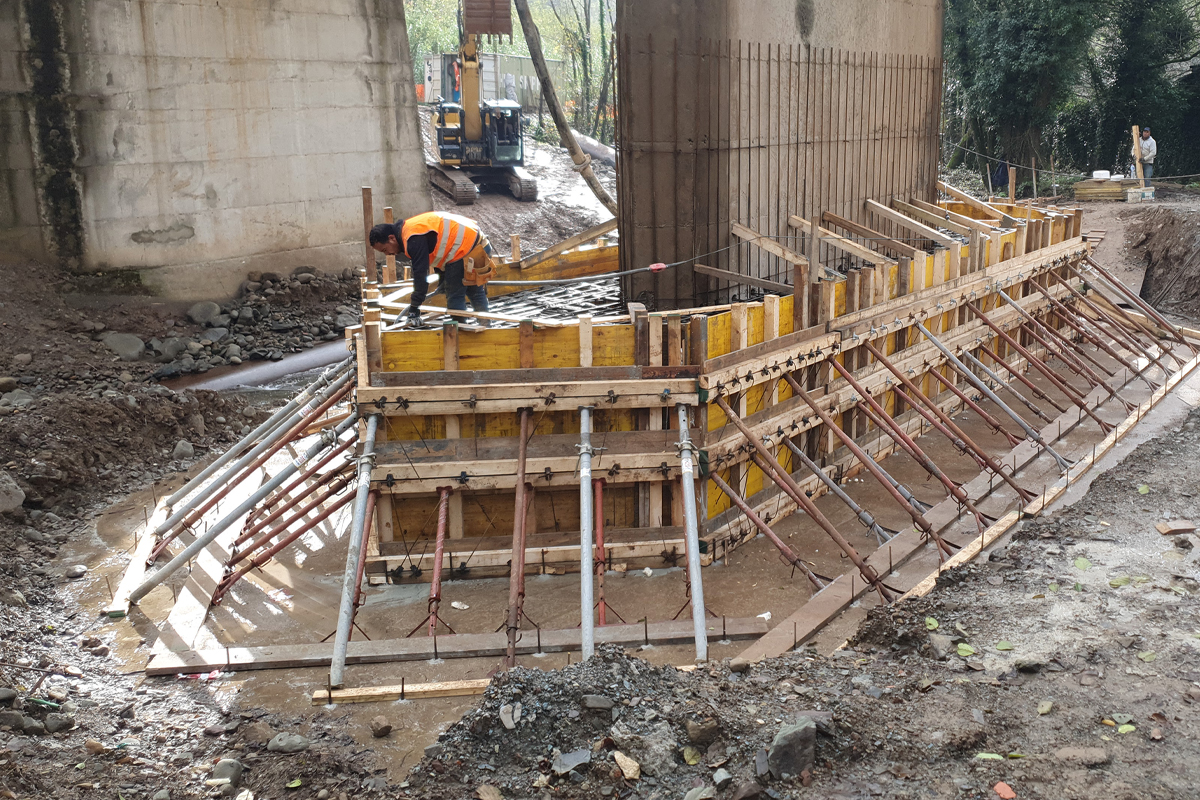

Le opere progettate e realizzate rappresentano il primo lotto di un più ampio intervento che avrà come obiettivo finale il completo adeguamento del manufatto alla vigente normativa. L’intervento consiste nella sottofondazione delle due pile in alveo mediante corona di micropali (diametro di perforazione 300mm) perimetrale ai plinti esistenti con dado sommitale in calcestruzzo armato solidarizzato al fusto delle pile a lama tramite inserimento della gabbia di armatura in fori passanti da parte a parte.
Oltre alla risoluzione definitiva del problema dello scalzamento, i micropali sono stati dimensionati in modo da soddisfare da soli le verifiche di capacità portante prescindendo dal contributo della fondazione diretta esistente ed in previsione dei carichi trasmessi dal nuovo impalcato, in sostituzione dell’esistente, già oggetto di predimensionamento.
La particolarità della gabbia di armatura dei nuovi dadi di fondazione ha richiesto l’impegno di manicotti per la giunzione meccanica delle barre e di calcestruzzo autocompattante per garantire la saturazione dei fori passanti entro lo spessore del fusto delle pile.
E’ stata infine realizzata la prima porzione dell’incamiciatura in cemento armato delle pile in alveo, sempre calcolata in funzione della sostituzione dell’impalcato che sarà realizzata con il secondo lotto funzionale.
A completamento del primo lotto dei lavori sono state realizzate anche una serie di scogliere sia a presidio delle sponde che a corazzamento del fondo alveo.
